商品紹介

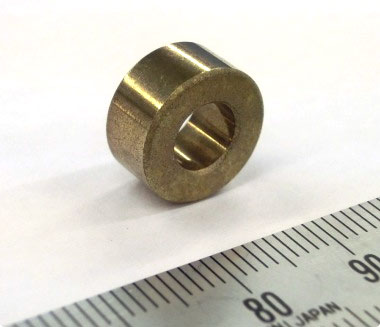

耐腐食性焼結軸受

ガソリン中及び排気ガス中など、軸受の腐食が進みやすい環境で使用可能な「耐腐食性焼結軸受」を開発しました。

特長

  • アルミニウム青銅を採用した世界初の焼結軸受にて低コストを実現
  • 白銅系を超える高い耐腐食性能を実現
  • 材料配合の最適化により安定した摺動摩擦特性を確保
主な用途
  • 燃料ポンプ用軸受
  • EGR用軸受

塩水噴霧試験

試験温度:35℃ / 塩水濃度:5% / 試験時間:120h
開発品 白銅系材料

試験前→試験後

試験前→試験後
錆発生なし 一部錆発生あり

→白銅系材料と同等以上の耐腐食性。

摩耗試験

PV値:25MPa・m/min 試験時間:1h
  開発品 白銅系材料
比摩耗量 mm3 / (N・m) 3.2 × 10-7 30 × 10-7

→白銅系材料に対して9倍以上の耐摩耗性。

白銅系材料比

  • 耐腐食性 同等以上
    JIS塩水噴霧試験で緑青(錆)発生無し
  • 摩擦係数 同等 0.1以下
  • 耐摩耗性 9倍以上
