動圧ベアファイト
近年のOA機器、AV機器の高性能化に伴って軸受には高回転精度・静粛性が求められていますが、現在主流の転がり軸受では、この要求特性が満足できない領域が増えており、置き換えとして流体動圧軸受が注目されています。
NTNは焼結技術を駆使し動圧ベアファイトを開発。軸受素材に焼結含油軸受を採用し、ヘリングボーン型動圧溝を設けた『動圧ベアファイト』を量産しています。用途としてはHDD用スピンドルモータ、ポリゴンスキャナモータ、冷却ファンモータに使用されています。
特長
- 高い回転精度 動圧効果で全周に渡り油膜で軸を保持するので高回転精度が得られます。
- 優れた静粛性 軸を油膜で支え、金属接触による騒音が発生しないので低騒音です。
- 高い信頼性 軸受内部に潤滑油が存在し、保油量が多いので、長寿命です。
性能試験結果

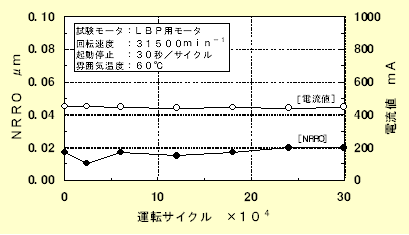

図1：NRRO・電流値測定結果

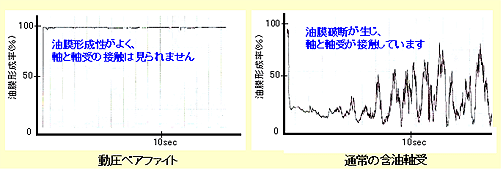

図2：油膜形成測定結果
