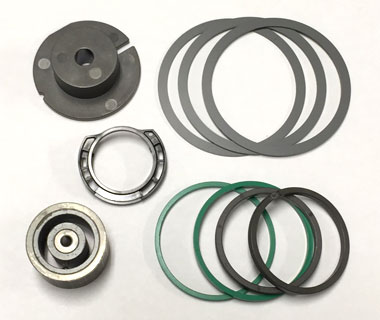

センサ用マグネット
車載センサ用マグネットとして、使用可能な等方性Nd-Fe-B系ボンド磁石です。
圧縮成形タイプと射出成形タイプがあり、形状や性能により選定可能です。
特長
- 圧縮成形タイプは高密度成形により高磁力を実現しています
- 射出成形タイプは形状自由度が高く、薄肉大径品にも対応できます。
磁気特性
| 項目 | 単位 | NT-862（射出成形） | NT-852（圧縮成形） | |||||
|---|---|---|---|---|---|---|---|---|
| AS4M | AS6M | 汎用 | 耐熱 | 高出力 | ||||
| RE8M | AE10M | ME10M | ME12M | |||||
| 残留磁束密度 | Br | ｍT | 435 | 530 | 613 | 680 | 710 | 760 |
| kG | 4.4 | 5.3 | 6.1 | 6.8 | 7.1 | 7.6 | ||
| 保磁力 | ｂHc | kA/m |
310 | 350 | 418 | 467 | 454 | 500 |
| kOe | 3.9 | 4.4 | 5.3 | 5.9 | 5.7 | 6.3 | ||
| iHc | kA/m | ≧880 | ≧830 | ≧630 | ≧770 | ≧630 | ≧630 | |
| kOe | ≧11.1 | ≧10.5 | ≧7.9 | ≧9.7 | ≧7.9 | ≧7.9 | ||
| 最大 エネルギー積 |
(BH)max | kJ/m³ | 34 | 48 | 64 | 79 | 80 | 96 |
| MGOe | 4.2 | 6.0 | 8.0 | 10.0 | 10.1 | 12.1 | ||
| バインダ | PPS | エポキシ | ||||||
B-Hトレーサーにて測定（試料寸法：Φ12.7×Φ7.7×4.8未塗装）
注）上記数値は測定値であり保証値ではありません。
この記載内容は性能向上のため予告なく変更することがありますが、ご了承ください。
